Pokročilé funkce Fusion 360, které vám zefektivní práci

Pokud jste se už seznámili s uživatelským rozhraním a výhodami Fusion 360, máme pro vás několik tipů na pokročilé funkce, které vám usnadní a zefektivní práci. Umožní vám simulovat věci, které konkurenční nástroje nenabízí, a pokud ano, budou vás stát mnohonásobně víc.

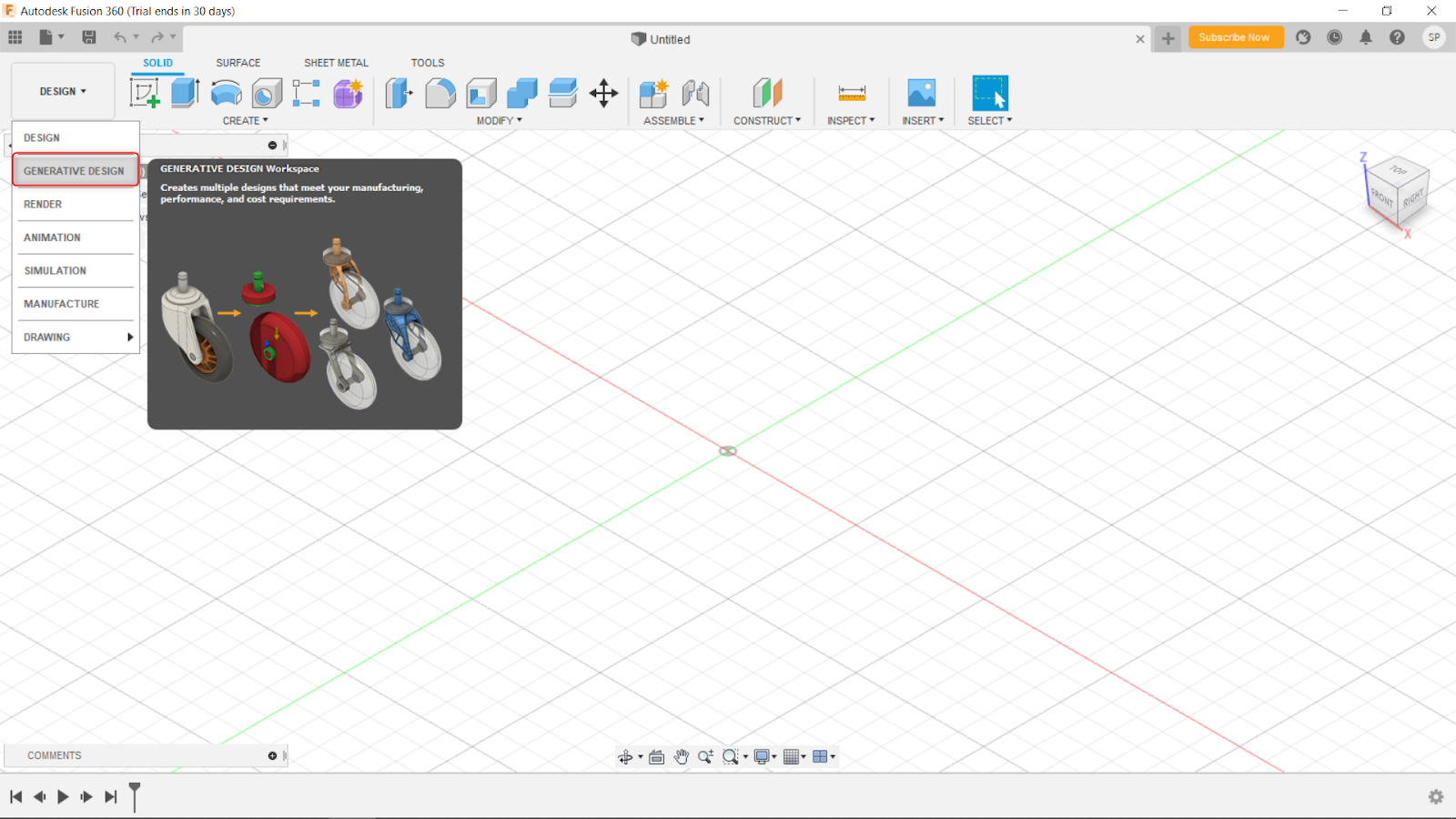

Generativní design

Fusion 360 díky generativnímu designu dokáže na základě vstupních parametrů, které zadáte (zatížení, požadovaná pevnost, materiály na výrobu, způsob výroby), sám navrhnout tvar, varianty a vhodné řešení. Díky tomuto rozšíření je možné optimalizovat návrhy pro konkrétní materiály nebo zkoušet nové výrobní techniky.

Tuto funkci využijí firmy z oblasti automotive, letectví, stavebnictví, např. při navrhování dispozičního řešení domů, bytů a kanceláří.

Zvyšte výkon a produktivitu vašich modelů

V rámci generativního designu můžete definovat typ materiálu modelu, výrobní metodu modelu a další kritéria výkonu. Díky pokročilé simulaci nástroj sám navrhne nové způsoby, jak snížit hmotnost, zvýšit celistvost konstrukce a prodloužit životnost vašich modelů.

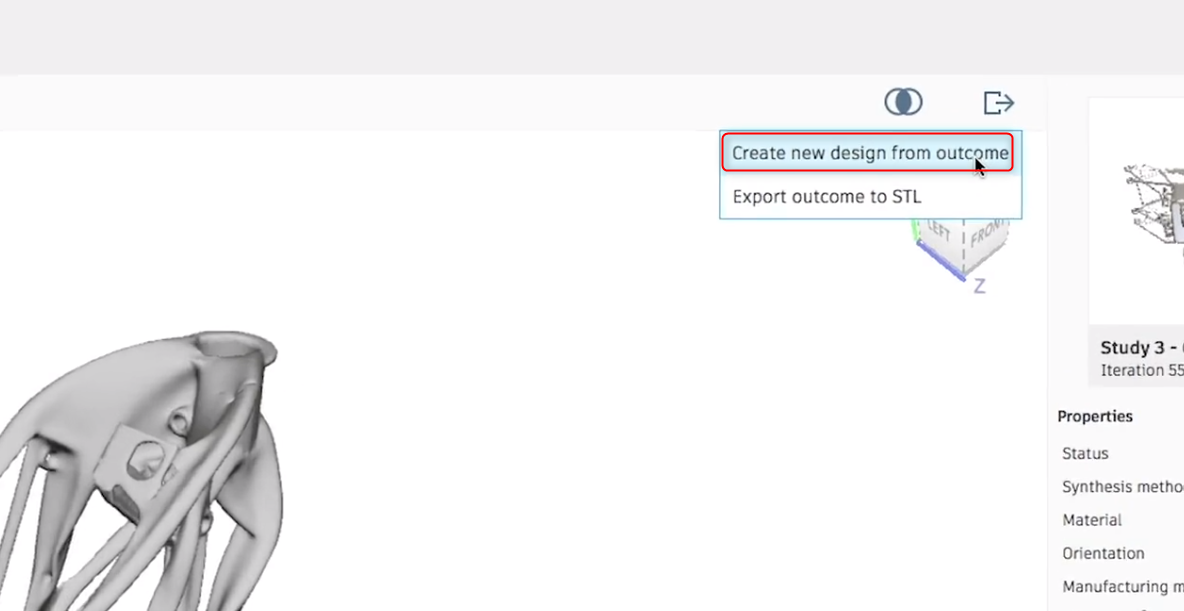

Generativní design dokáže rychleji prozkoumat další nápady díky tomu, že využívá sílu strojového učení a funguje na principech umělé inteligence. Při navrhování se už nemusíte bát selhání – můžete designovat tolik nápadů a řešení, kolik jen chcete. Výhodou je, že ve Fusion 360 je možné všechny modely porovnávat, a exportovat jen ten, který je pro vás nejlepší.

Snižte náklady na výrobu

V neposlední řadě vám generativní design umožní najít řešení pro konsolidaci dílů, redukci materiálu a cenu různých výrobních metod. Díky datům můžete porovnávat všechny náklady a jednoduše si tak odpovíte na otázku, jestli je stále výhodnější používat tradiční výrobní techniky, nebo se vydáte cestou inovací.

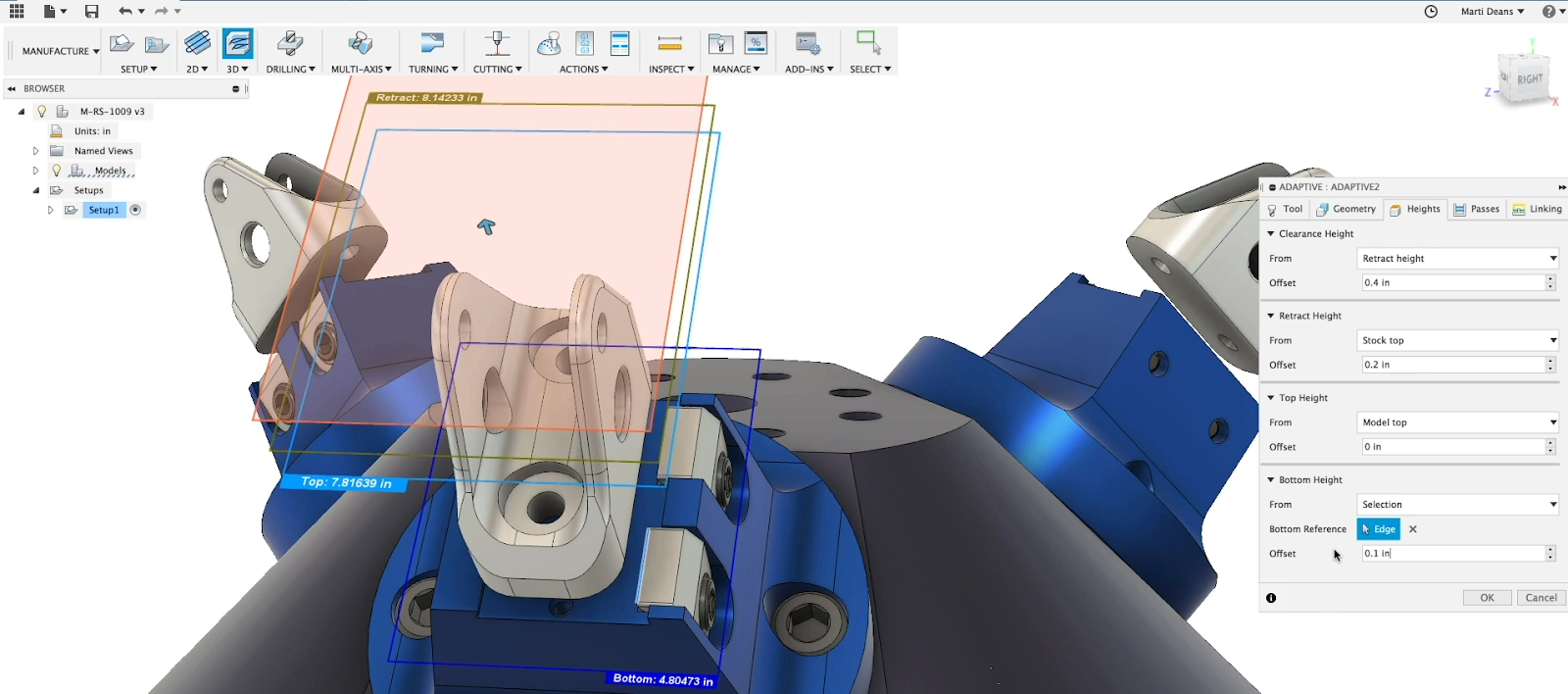

Pokročilé obrábění

Fusion 360 umožňuje rychlé programování vašeho stroje od vysoce efektivního hrubování s adaptivním dokončováním (šlichtováním) až po zjednodušené ovládání víceosého frézování.

Tato funkce slouží hned k několika procesům:

• 2,5- a 3osé frézování (urychluje nastavení operací obrábění a generuje dráhy nástrojů na výrobu kvalitních dílů, pomáhá snižovat opotřebení nástrojů).
• 3 + 2 frézování (možnost pozičního 5osého programování, které výrazně sníží čas potřebný k nastavení stroje mezi operacemi).
• 4osé frézování (umožňuje kontinuální frézování po obvodu).
• 5osé simultánní frézování (frézujte složitou geometrii, vyhýbejte se kolizím a snižujte počet nástrojů, abyste dosáhli dokonalého povrchu modelu).
• Nastavení sondování (využijte dotykové sondy ve stroji na zjednodušení procesu nastavení nebo kontrolu obrábění).
• Soustružení (naprogramujte 2D soustružnické součástky a pomocí simulace ověřte své dráhy, identifikujte chyby nebo kolize).
• Soustružení a frézování (kombinujte frézovací a soustružnické operace a vytvářejte složitější díly).
• Vodní paprsek, řezání laserem nebo plazmou (generujte dráhy z prvků pevného modelu, provádějte řezání vodním paprskem, laserem a plazmou).

Stáhněte si trial verzi Fusion 360 a vyzkoušejte si, jestli vám nástroj vyhovuje.

Adaptivní obrábění

Většina systémů generuje dráhu nástroje při obrábění podle obráběné geometrie, kterou celou dobu dodržuje. Při procesech ale hrají roli také další faktory, jako např. řezné podmínky, zatížení nástroje, objem materiálu.

Funkce adaptivní obrábění ve Fusion 360 dodržuje konstantní podmínky pro nástroj v průběhu obrábění. Nepřekračuje objem odebraného materiálu. Díky tomu se nemusíte obávat přetížení nástroje.

Adaptivní obrábění je příznivý způsob generování dráhy nástroje, a proto se hodí do většiny hrubovacích operací.

Knihovna postprocesorů zdarma

Postprocesor je článek ve výrobě, který generuje a formátuje program – NC kód pro konkrétní stroj a řídicí systém:

• pomáhá automatizovaně řídit CNC stroje,
• zabezpečuje bezpečnost NC kódů.

V rámci Autodesk Fusion 360 máte k dispozici širokou škálu postprocesorů, které generují optimalizovaný NC kód pro řídicí systémy.

Součástí programu Fusion 360 jsou základní a univerzální postprocesory vhodné pro různé typy řídicích systémů. Mezi nimi například Heidenhain, Fanuc, Haas, Siemens Sinumerik, Hôrke, Mazak a také postprocesory pro 3D tiskárny nejznámějších výrobců.

Kompatibilita všech CAD formátů

Velkou výhodou Fusion 360 je správa dat. V aplikaci můžete řídit verze pomocí nástrojů, sdílet odkazy a přístupy z různých platforem. Tím vám aplikace usnadní práci nejen v rámci týmu, ale také spolupráci se zákazníky nebo partnery, navzdory tomu, že možná používají jiný nástroj.

Dokáže propojit soubory z jiných CAD programů, jako jsou Inventor, Creo, SolidWorks, NX a další, a to i s nepůvodními daty STEP či IGES. Tím se zefektivňují procesy v rámci různých platforem.

Kompatibilita DWG výkresů

Fusion 360 vám zaručí také kompatibilitu DWG nativních výkresů z programu AutoCAD. V tomto formátu můžete ukládat 2D a 3D data. Protože jde o formát od společnosti AutoDesk, můžeme ho považovat za standard v oblasti výměny 2D CAD dat. Kompatibilita výkresů a souborů je tak zaručená.

Setkat se můžete se dvěma formáty:

• OpenDWG – otevřený formát (od společnosti Open Design Alliance) se sice podobá původnímu DWG, ale není s ním úplně kompatibilní. OpenDWG aktuálně dokáže zapsat a přečíst jen pravé DWG až do verze 2013.
• TrustedDWG – pravý a originální formát (od společnosti Autodesk). Prozkoumá soubor a upozorní, když nejde o oficiální soubor DWG. Kompatibilita v takovém případě není garantovaná s AutoCADem ani jinou aplikací.

A mnoho dalších funkcí

Samozřejmě vám Fusion 360 může poskytnout i další funkce, díky kterým jednoduše vyměníte zastaralý systém CAM.

Kromě desítek obráběcích operací má Fusion také nástroje pro modelování a simulaci, jejichž ovládání je intuitivní stejně jako celé rozhraní aplikace. Výkonné nástroje umožňují parametrické modelování komponentů a jejich jednoduchou aktualizaci. Při modelování importovaných dílů tak můžete uskutečnit rychlé úpravy a aktualizaci. Také vám usnadní nastavení drah nástrojů při obrábění.

10 důvodů, proč přejít z vašeho CAM systému na Fusion 360:

1. Přijatelná a výhodná cena
2. Přívětivé uživatelské rozhraní
3. Bohatý výběr postprocesorů zdarma
4. Integrovaná dokumentace a správa dat
5. Možnost importu všech CAD formátů
6. Aktualizace produktu v ceně
7. Rychlý převod starých dat
8. Tvorba výkresů v ceně
9. Množství vzdělávacích možností (školení, komunita)
10. Nové způsoby spolupráce

Stáhněte si trial verzi Fusion 360 a vyzkoušejte si, jestli vám nástroj vyhovuje.
