Funkce programu Fusion 360
Fusion 360 je cloudová 3D CAD, CAM a CAE platforma pro vývoj produktů. V jediné aplikaci v sobě kombinuje prostředí pro vytváření průmyslových výrobků, strojírenské návrhy, simulace, spolupráci, obrábění a 3D tisk.

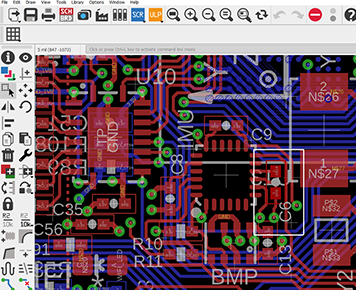

Autodesk Eagle Premium
Návrh desek plošných spojů (DPS, PCB) díky integraci na Autodesk Eagle. V rámci komerční licence Fusion 360 automaticky získáváte licenci Eagle Premium s přímou návazností kontroly plošného spoje na skutečný model.

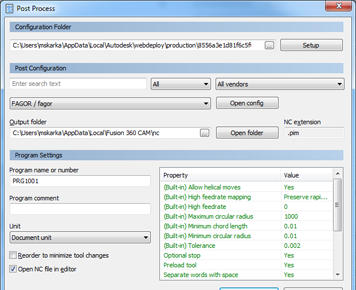

CAM Postprocesory
Aplikace obsahuje celou řadu připravených postprocesorů, aby jste mohli své obráběcí cesty rychle vyexportovat přímo pro váš stroj bez nutnosti cokoliv programovat. Podívejte se na celý seznam podporovaných strojů.

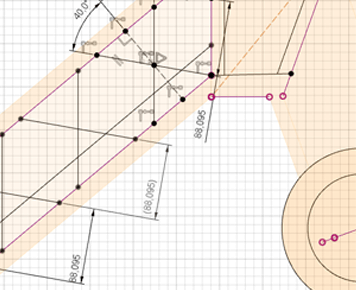

Parametrické modelování
Modelujte pomocí standartních konstruktérských nástrojů pro parametrické modelování. Využijte sílu parametrů v náčrtech a následných 3D operací. Parametry samozřejmě samy aktualizují váš model při případné změně.

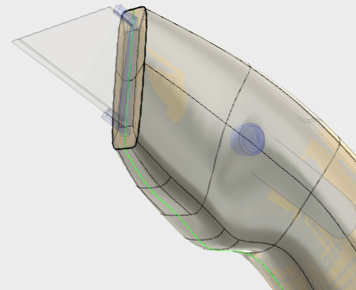

Volnoplošné modelování
Vytvářejte hladké a přesné plochy pomocí technologie T-Splines. Vytváření konstruktérsky netradiční tvarů vašich modelů je tak mnohem snazší. Přesnost modelů následně upravujte přidáním a editací dalších ploch a hran.

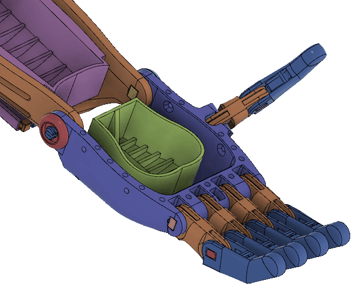

Objemová tělesa
Samozřejmostí je modelování objemových těles, ke kterým máte plnou historii úkonů a kdykoliv se tak můžete vrátit zpět ke kterémukoliv kroku. Všechny navazující změny se automaticky aktualizují a upraví dle daných změn.

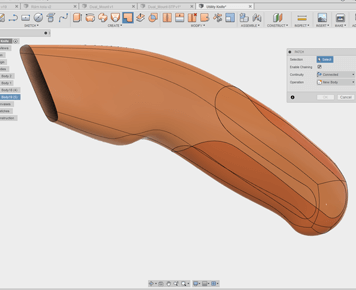

Práce s povrchy
Pracovat nemusíte jen s objemovými tělesy, ale i pouze s povrchy. Fusion obsahuje celé prostředí a sadu nástrojů čistě k těmto úkonům. Umožnuje tak pokročilým uživatelům využívat naplno i těchto postupů.

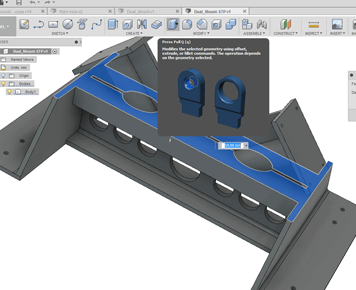

Přímé úpravy importovaných modelů
Importovat můžete modely z více jak 50 různých CAD systémů. I když nejsou vymodelované ve Fusionu a nemáte k dispozici jejich historii, tak je dokážete bez problému upravit a přemodelovat dle svých požadavků.

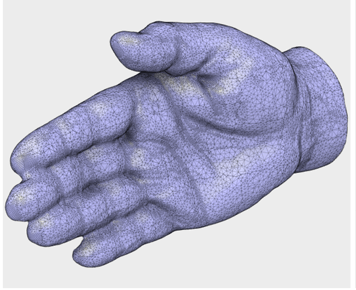

Práce s Mesh modely
Fusion obsahuje celé prostředí pro import a práci s modely s Mesh sítí. Můžete STL nebo OBJ data buď konvertovat do objemového tělesa nebo rovnou upravit síť dle vašich představ, například vyplnit prázdna, zjemnit síť a další.

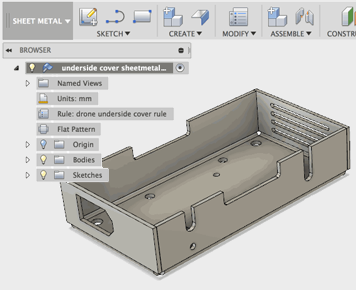

Plechové díly
Vytvářejte plechové díly podle vámi předem nadefinovaných pravidel. Plechové díly se liší především tím, že tvoříte zohýbanou součást, kterou na konci převedete do rozvinu pro další úpravy a možnost exportu do DXF.

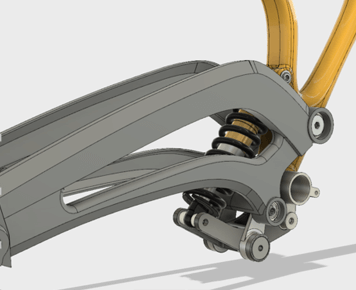

Sestavy několika dílů
Skládejte své modely do sestav ve stejném prostředí v jakém je modelujete. Vytvářejte mezi nimi spoje a vazby. Vytvářet můžete nejen jednoduché sestavy několika dílů, ale i složité a velké sestavy o tisících součástí.

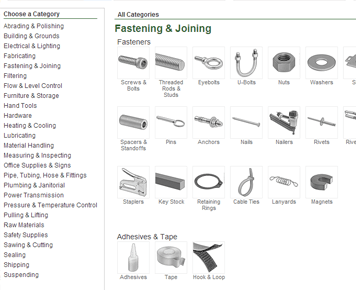

Knihovny součástí
Přímo ve Fusionu najdete integrované knihovny standardizovaných strojírenských součásti, založené na standardech ISO, ANSI, DIN a také i dalších. Vkládejte je přímo do svých sestavy bez nutnosti je modelovat zcela od začátku.

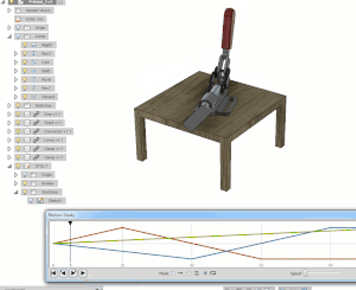

Rozpohybování pomocí spojů a vazeb
Své sestavy můžete realisticky rozpohybovat pomocí vytváření vzájemných spojů a vazeb. K dispozici máte spoje, jako jsou – pevný, rotační, válcový, kulový, posuvný, drážkový a rovinný. Následně můžete například vytvořit i pohybovou studii.
Vizualizace
Vytvářejte fotorealistický vizualizace svých modelů za pomocí lokálního nástroje sledování paprsků (ray-tracing) nebo také za použití cloudového výkonu serverů. K dispozici máte knihovnu materiálů a vzhledů, které si můžete i upravit.

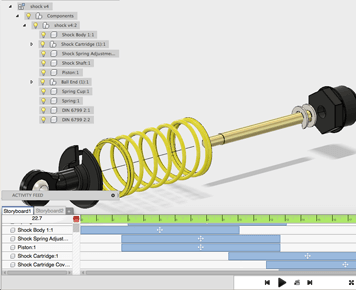

Animace
Pokud potřebujete vytvořit postup složení sestavy či modelu, pak si můžete vytvořit animaci celého procesu poskládání a smontování. Ten následně můžete vyexportovat jako video a nasdílet třeba se svými zákazníky.
Překladače formátů
Importovat a následně pracovat můžete s různými modely více jak 50 CAD formátů. Problémem tedy nejsou formáty typu SLDPRT, SAT, IGES, STEP, STL, OBJ a další. Po vytvoření modelu a úpravy můžete také do řady formátů napřímo exportovat.

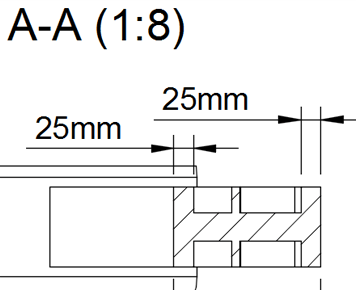

Výkresová dokumentace
Vytvořte ze svých modelů 2D výkresové pohledy. Dané rozměry jen vytáhnete z hotového výrobku. Kóty jsou samozřejmě aktualizovány jedním kliknutím, pokud se na modelu něco změnilo. Výkresy exportujte do DWG nebo třeba PDF.

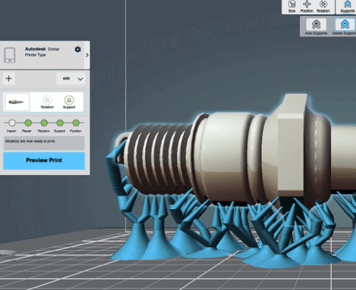

Příprava 3D tisku
Připravte své modely na 3D tisk rovnou v jednom prostředí. Zkontrolujte Mesh síť, proveďte případné změny a exportujte model do STL nebo přímo do tiskárny za pomocí Print Studia do různých tiskáren jako Ultimaker, MakerBot, Dremel a dalších.

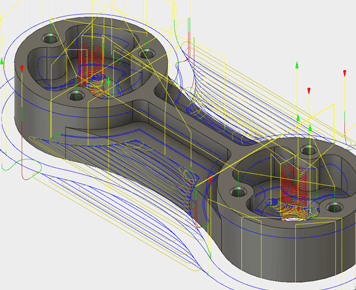

2.5-osé a 3-osé obrábění
Tyto operace jsou základem každého CAMu. Je to to z důvodu, že pomocí těchto operací dokážeme obrobit 90%. Toto obrábění ve Fusion 360 obsahuje nejen sadu základních operací ale také speciální inteligentní hrubovací operace a tak vylepšit časy obrábění.

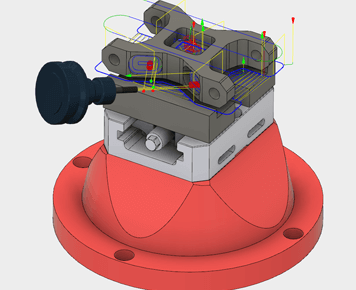

3+2 obrábění (5-osé indexované)
Indexací dosáhnete optimálního obrábění 5-ti stran jen za použití 2-osých a 3-osých operací a to třeba jen na jedno upnutí. Samozřejmě musí Váš stroj právě více os umět. A právě Fusion 360 tuto indexaci umožňuje.

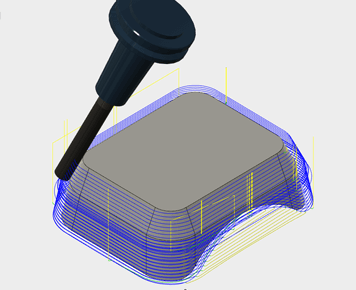

5-osé souvislé obrábění
Díky 5-osým operacím zvládáme obrábět i složité modely, jako jsou například lopatky turbín a dosahovat u toho požadované kvality povrchu. 5-osé souvislé operace jsou špičkou obrábění nejlepších CAMů.

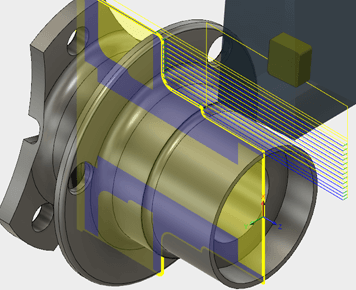

Soustružení
Každý správný CAM by měl obsahovat i soustružnické operace. Proto zde najdete množství soustružnických operací, které samozřejmě lze vhodně kombinovat s frézařskými operacemi. To v případě velmi oblíbených frézařsko-soustružnických centrech.

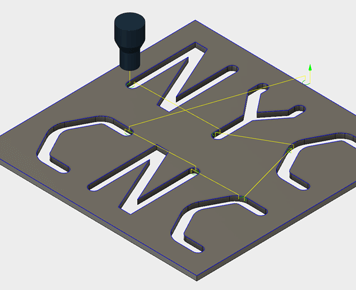

Řezání vodním paprskem, laserem a plazmou
Nastavením vhodných rychlostí můžeme využít 2D operace i pro řezání.

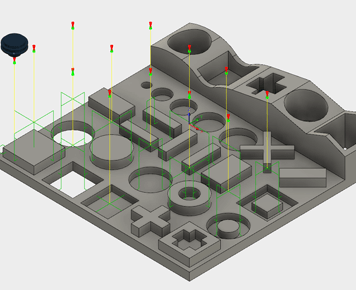

Měřící sonda
Sonda dokážeme provést kontrolní měření během obrábění a tím zmenšit pravděpodobnost výskytu zmetků. Možnost změřit hodnoty mezi operacemi.

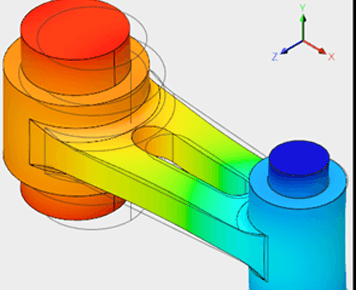

Lineární statické zatížení
V počátcích vývoje návrhu můžete zajistit, aby návrh uspokojivě plnil svoji funkci v rámci očekávaného použití, aniž by došlo k přílišnému namáhání nebo deformaci materiálu. Pomocí parametrických simulací můžeme vytvořit sadu výsledků MKP pro všechny kombinace zadaných parametrů.

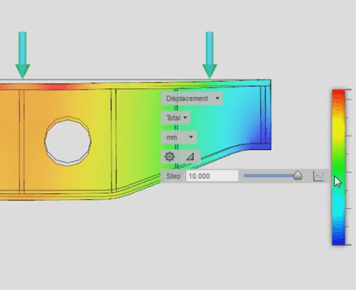

Nelineární statické zatížení
Toto prostředí se používá pro simulaci nelineárního statického zatížení konstrukcí. V této analýze nejsou uvažovány dynamické efekty, jako jsou například tlumení nebo síly setrvačnosti. Řešení nelineárních studií zahrnují výpočet výsledků v různých krocích řešení.

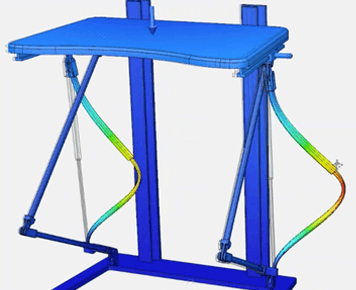

Analýza nežádoucích deformací
Vytvořit můžete také simulaci vzpěru. Například lze zkoumat, jakou hmotnost unesou nohy u stolu, anebo provádět i komplexnější simulace různých tenkostěnných konstrukčních prvků. Výsledek této dané simulace nám umožní odhadnout mezní zatížení před kolapsem, včetně tvaru zborcení.
Simulace událostí
V prostředí Fusion 360 máte možnost simulace například pádových testů, průstřelů a dalších rychlých dynamických dějů s časově proměnlivými zatíženími. To je zajištěno pomocí integrovaného řešiče Nastran, který je schopen simulovat i narušení materiálu dle daných kritérií.

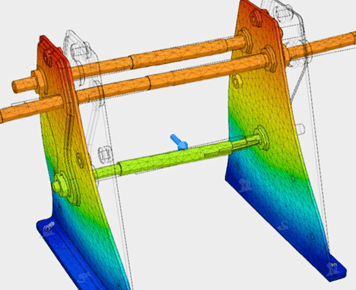

Modální analýza
Modální analýza vyhodnocuje režimy přirozené frekvence včetně pohybů tuhého tělesa. Na základě výsledku modální analýzy můžeme ověřit, jestli nejsou vypočtené vlastní frekvence blízké frekvenci buzení, a navrhnout opatření proti případné rezonanci.

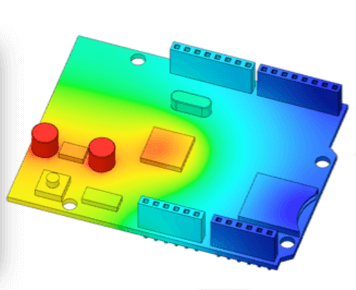

Tepelná analýza a namáhání
V této simulaci vypočítáváme rozložení dané teploty v modelu pro všechny nebo nebo jen některé typy přenosu tepla tepla (vedení, konvekce, záření). U všech typů přenosu se předpokládá tepelný tok z média o vyšší teplotě směrem do druhého média s nižší teplotou.

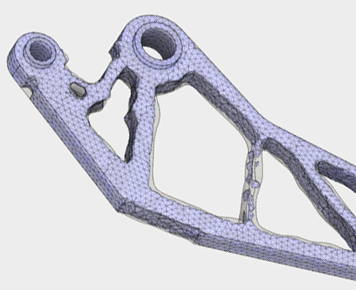

Optimalizace tvarů
Tato funkcionalita je určena pro optimalizaci tvarů, díky čemuž si můžete nechat navrhnout například odlehčení dílů tak, aby byly zachovány klíčové funkční vlastnosti, ale zároveň došlo k ušetření materiálu a rozměrů vašeho požadovaného modelu.

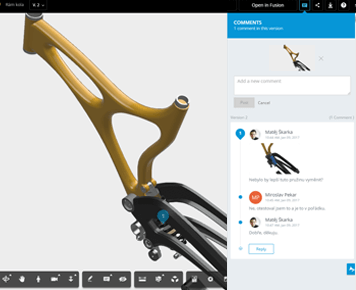

Webové rozhraní
Fusion nabízí možnost přistupovat ke svým modelům čistě z webového prohlížeče bez nutnosti instalace jakýchkoliv doplňků. Své modely tak můžete prohlížet a komunikovat nad nimi s dalšími kolegy. Zatím bez možností editace.

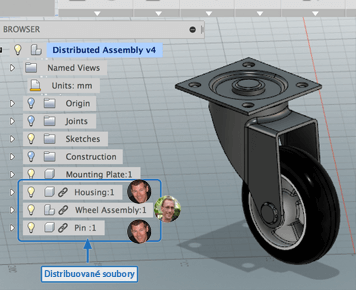

Distribuovaný projekt
Jednotliví členové konstrukčního týmu mohou pracovat na částech výsledného modelového celku. Vzájemně se doplňovat a zachovávat vazby mezi jednotlivými díly na kterých společně pracují bez velkých obtíží.

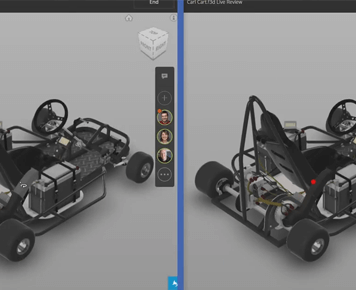

Synchronní revize v realném čase
Své modely můžete synchronně prohlížet s dalšími kolegy, kteří nemají nainstalovaný žádný program. Pouze ve webovém prohlížeči si můžete v jeden moment současně prohlížet a komentovat konkrétní model a případné změny.

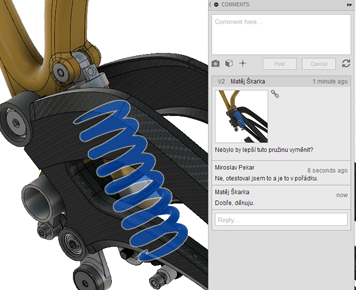

Komentování a připomínkování
Všichni členové týmu mohou daný projekt nebo konkrétně modely komentovat a připomínkovat. Celá historie komunikace je zaznamenávána přímo u modelu popř. u konkrétní části modelu a vy tedy máte přehled nad tím, co je třeba upravit.

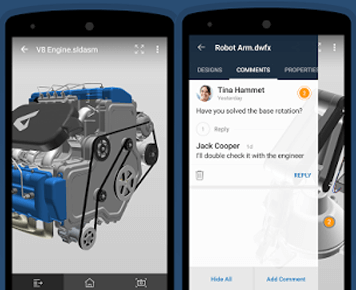

Přístup z mobilní aplikace
K celému úložišti svých modelům máte přístup i z mobilní aplikace pro iOS a Android zařízení. Své modely tak můžete zobrazovat na mobilu a tabletech a komunikovat nad modely s kolegy i na cestách kdekoliv zrovna potřebujete.

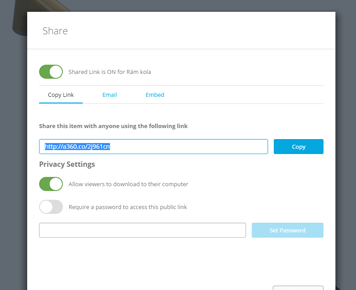

Sdílení modelu
Své modely můžete sdílet buď v projektovém týmu s kolegy anebo i veřejně pro všechny, kteří nemají nainstalovanou žádnou aplikaci. Těm můžete umožnit si model buď jen prohlížet a odměřovat nebo i stáhnout a exportovat do různých formátů.

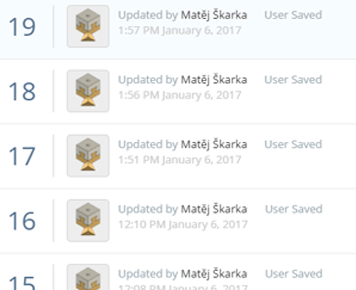

Verzování dokumentů
Všechny uložené změny v dokumentu se automaticky verzují. Vždy se tak můžete vrátit k předchozím změnám dokument, pokud uznáte za vhodné. U daných změn se také zachovává informace který kolega a kdy změnu provedl.
